OVERVIEW
통신망을 끊김 없이 지키는 통합 망관제
Graphio PNMS는 철도(LTE-R)·선박(LTE-M) 통합 무선망과 5G 특화망(이음5G)을 대상으로, 망을 구성하는 장비의 구성·장애·성능을 24시간 무중단으로 통합 관제하는 모비젠의 망관리(NMS, Network Management System) 제품군입니다.
현장 운영팀과 관제센터가 망의 운영 상태를 직관적으로 파악하고, 장애 발생 시 신속하게 대응할 수 있도록 실시간 감시·분석·알림 체계를 제공합니다. 국내 상용 WCDMA/LTE/5G 이동통신망 관제로 검증된 기술을 기반으로 합니다.
철도·선박 무선망부터 5G 특화망까지, 하나의 검증된 관제 기술로 안정적으로 운영하세요.
LINEUP
PNMS 라인업
제품개요 및 특성
LTE-R PNMS는 철도·도시철도의 열차무선설비(LTE-R)를 위한 통합 망관제 시스템(LTE NMS)입니다. LTE 기술 방식에 특화된 NMS를 구축하여 주장치·기지국·중계기·이동국·휴대용 무전기 등 열차무선설비 전반의 구성·성능·장애를 실시간으로 모니터링하고, 관제센터와 현장 운영팀의 통합 관제 업무에서 중추적 역할을 수행합니다.

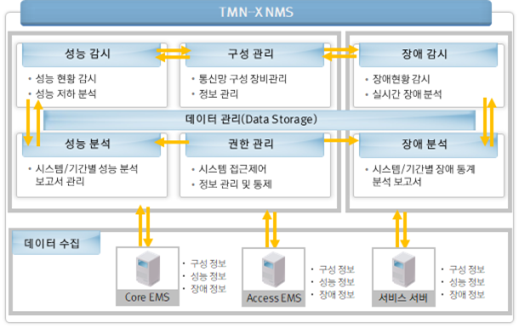

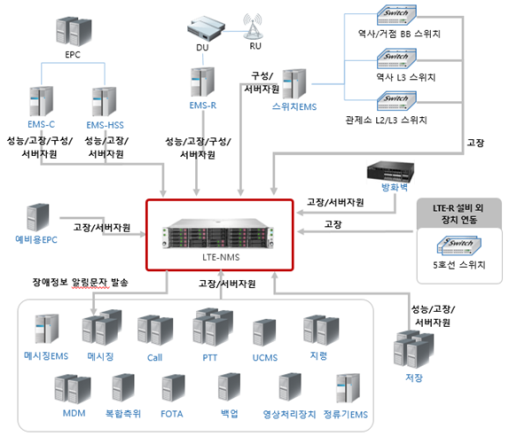

Core EMS·Access EMS로부터 구성·성능·장애 정보를 수집하고, Call·PTT·지령 서버 등 통신서비스 및 단말 정보를 연동하여 운영 및 관리 전반을 통합 관리합니다.
제품 주요 기능

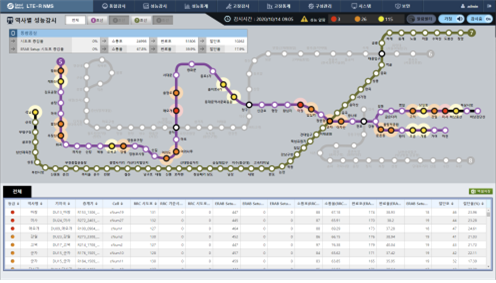

(1) 전체 역사 기반 LTE-R 망 관제
LTE-R 망관제 시스템(NMS)은 역사별 통화 품질 정보를 각 역사의 노선도에 맞추어 제공하며, 통화 품질 정보는 각 역사에 설치되어 있는 기지국 및 중계기의 정보를 수집하여 성능 감시 임계치와 비교하여 성능 저하가 발생한 역사에 대해 가시 및 가청 알람을 생성 합니다.

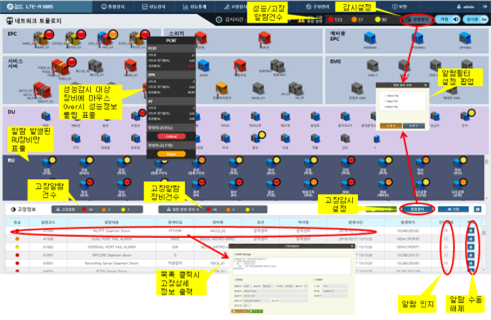

(2) LTE-R 망 네트워크 토폴로지
LTE-R 망을 구성하는 장비의 종류 및 연결의 계층구조별 관리 대상 장비에 대해 전체 장비를 이미지 형태로 표현하여 장비별 장애감시, 성능감시 기능을 제공하고 알람 발생 시 알람등급에 따라 이미지 색상 변경과 고장목록 표시 및 가청 알람 발생하도록 하여 운영자에게 가시적이고 통합적인 LTE-R 망장비의 운영현황을 제공 합니다.

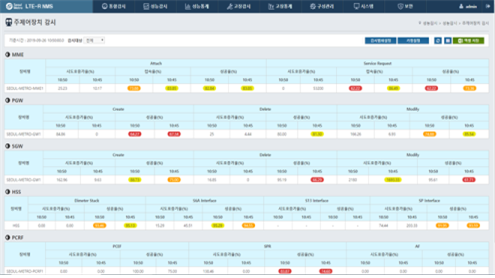

(3) LTE-R 망 성능 감시/분석
LTE-R 망을 구성하는 주제어장치인 MME, PGW, SGW, HSS, PCRF 장비에 대한 성능정보를 관제하기 위해 제공하는 기능으로 각 장비별 지표에 따라 KPI 성능지표를 감시하고 각 지표별 임계치에 따른 성능저하 발생 시 알람 발생 합니다.
성능 장애 발생 시 발생된 성능 장애의 항목을 눌러 성능 장애 발생 상세 내역을 조회하여 성능저하가 어느 시점부터 발생했으면 어떤 형태로 진행 되고 있는지를 판단하고, 성능저하를 발생 시킨 장비의 상태를 점검 및 장애 복구를 할 수 있도록 합니다.
각 주제어 장치별로 통화 성능 품질의 변화를 트렌드로 분석하고, 성능 품질의 이상패턴이나 변화가 있었는지를 확인하며, 모든 장비를 동일 시간선상에서 장비의 성능 변화 추이를 비교 분석할 수 있는 기능을 제공합니다.
(4) LTE-R 망 고장 감시/분석
LTE-R 망을 구성하는 주제어장비 및 억세스망 장비에서 발생하는 장애 알람을 실시간 수집하여 발생된 알람 목록을 출력하고 발생된 장애 알람 등급별로 가시적인 색상의 구분과 발생 알람의 내역을 음성 또는 음향으로 운영자에게 통보하는 기능을 제공합니다.
실시간으로 수집된 장비 알람은 LTE-R 망관제 시스템(NMS)에서 인지하는 즉시 해당 장비를 담당하는 운영 또는 역무 담당자에게 SMS를 발송하여 신속한 장애 대응을 할수 있는 기능을 제공합니다.
장애를 조치를 위해 현장으로 나가야 하는 운영자에게 알람 발생 장비의 위치와 장애 내역 및 과거 동일 알람 발생에 대한 조치 내역을 같이 제공하여, 장애의 신속한 처리를 지원합니다.
발생된 장애별 장애의 상세 내역 및 과거 발생 장애 정보를 일괄적으로 조회하여 장애 발생 패턴을 확인하는 기능을 제공합니다.
발생된 장애 정보를 기반으로 각 장비별 장애 발생 현황 및 패턴을 집계하고 분석하여 각 장비별 MTBF를 산정하고, 장애 분석 데이터를 기반으로 장비의 교체를 위한 예산 준비 및 장애 발생을 줄이기 위한 정기적 예방점검 일정을 수립하는 용도로 사용됩니다.
(5) LTE-R 망 주요장비 장애 집중 감시
LTE-R 망 관제 시스템(NMS)은 많은 장비에 대해서 실시간 장애 감시를 진행하기 때문에 관제 화면에는 많은 장애 알람이 상시적으로 발생과 해지가 반복됩니다. 이럴 경우 운영자가 발생된 장애의 심각성이나 대형 장애 발생의 원인을 즉시 확인하지 못해 장애 대응을 제대로 못하는 상황이 발생합니다.
LTE-R 망 관제 시스템(NMS)에서는 주요 장비에 대해서 집중적으로 장애 상황을 감시하는 기능을 제공하고, 주요 장비 장애 발생 시 최우선으로 운영자가 확인할 수 있도록 장애 우선순위를 변경하여 화면의 최상단에 위치할 수 있도록 하여 운영자의 감시 업무를 지원합니다.
발생되는 장애 정보를 장비 종류별, 장애 등급별, 장애코드별, 발생 역사별 등으로 상세하게 분리할 수 있는 알람 필터링 기능을 제공하여 각각의 운영자별로 다른 필터링 조건을 설정하여 장애 감시 업무를 지원하고 업무 피로도를 낮추는 기능을 제공합니다.

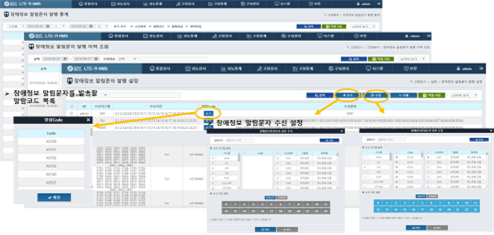

(6) LTE-R 망 장애정보 알림문자 발생이력 조회
LTE-R 망 관제 시스템(NMS)은 발생된 장애 중 특정 장애 알람 발생 시 장애 알람 메시지를 담당 운영자의 단말로 전송하기 위해 발생 알람코드별 수신단말 번호를 지정하고 장애정보 알림문자 발송 이력을 관리하는 기능을 제공합니다.
장애 알람 문자 통보 기능은 발생 장애별, 장애 등급별, 수신 시간대별 등 세밀하게 설정이 가능하여 운영자의 교대 및 휴무일 경우에 대해서도 알람 인지에 누락이 없도록 관리하는 기능을 제공합니다.
발생 장애에 대한 문자 통보 후 설정된 시간 동안 운영자의 알람 인지가 확인되지 않으면 장애 통보를 재발송하고, 재발송 3회 이후에도 알람에 대한 인지가 확인되지 않으면 차상위 관리자에게 자동으로 장애통보를 합니다. 차상위 관리자에게 통보 시에는 장애 등급을 에스컬레이션하여 긴급으로 장애 대응을 할 수 있는 기능을 제공합니다.
주요 레퍼런스
김포 도시철도 LTE(LTE-R) NMS
서울도시철도 하남선(5호선 연장선 및 5호선) LTE(LTE-R) NMS
제품개요 및 특성
LTE-M PNMS는 LTE-R과 동일한 ‘철도·선박 통합 무선망(LTE-R/LTE-M)’ LTE NMS 플랫폼을 선박·해상 통신 환경에 적용한 망관제 시스템입니다. 철도(LTE-R)에서 검증된 구성관리·네트워크 토폴로지·성능 감시·장애 감시·알림 체계를 동일하게 제공하여, 선박·해상 무선망을 구성하는 장비의 운영 상태와 통화 품질, 장애 상황을 실시간으로 통합 관제합니다.
공통 LTE NMS 플랫폼 핵심 관제 기능
(1) 구성관리
망을 구성하는 장비의 종류와 연결의 계층 구조를 기준으로 관리 대상 장비 정보를 통합 관리하고, 통신망 구성 변경 사항을 반영합니다.
(2) 네트워크 토폴로지 기반 통합 관제
전체 장비를 이미지 형태로 표현하여 장비별 장애감시·성능감시 기능을 제공하고, 알람 발생 시 알람등급에 따라 이미지 색상 변경과 고장목록 표시 및 가청 알람으로 운영자에게 가시적이고 통합적인 망장비 운영현황을 제공합니다.
(3) 성능 감시/분석
주제어장치(MME·PGW·SGW·HSS·PCRF 등)에 대한 KPI 성능지표를 감시하고 지표별 임계치에 따른 성능저하 발생 시 알람을 발생시키며, 성능 변화를 트렌드로 분석하여 모든 장비를 동일 시간선상에서 비교 분석할 수 있는 기능을 제공합니다.
(4) 장애 감시/분석
주제어장비 및 억세스망 장비에서 발생하는 장애 알람을 실시간 수집하여 등급별로 가시적인 색상 구분과 음성·음향으로 통보하고, 담당자에게 SMS를 발송합니다. 알람 발생 장비의 위치·장애 내역·과거 조치 내역을 함께 제공하여 신속한 장애 처리를 지원합니다.
(5) 주요장비 장애 집중 감시 · 알림문자 에스컬레이션
주요 장비 장애를 최우선으로 노출하고 장비 종류별·등급별·코드별 알람 필터링을 제공합니다. 알람코드별 수신단말을 지정해 장애정보 알림문자를 발송하며, 운영자가 설정 시간 내 인지하지 못하면 재발송 후 차상위 관리자에게 자동으로 에스컬레이션합니다.
※ 위 화면은 철도·선박 통합 무선망(LTE-R/LTE-M)이 공유하는 LTE NMS 플랫폼 기준 예시입니다. 선박·해상 환경에 대한 상세 적용 사양 및 구축 레퍼런스는 도입 문의를 통해 안내해 드립니다.
제품개요 및 특성

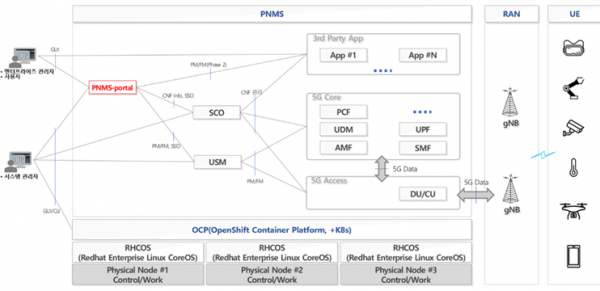

이음5G PNMS는 특화망(Local 5G)을 위한 Private 5G 망관리 솔루션 ‘OneVision PNMS’입니다. 5G 단말(UE)부터 5G Access(DU/CU), 5G Core(AMF·SMF·UPF·PCF·UDM 등)에 이르는 Private 5G 네트워크 전반의 구성·장애·성능을 자료 수집부터 가시화, 운영 상태 통합 관제까지 통합 관리합니다.

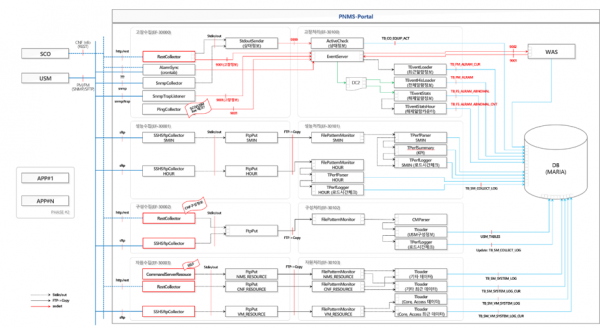

OCP(OpenShift Container Platform, K8s) 기반의 클라우드 네이티브 구조로 SCO·USM을 통해 5G Core와 Network Function의 상태를 수집하고, 기업별(Tenant) 단위의 통합 모니터링을 제공합니다.
제품 주요 기능

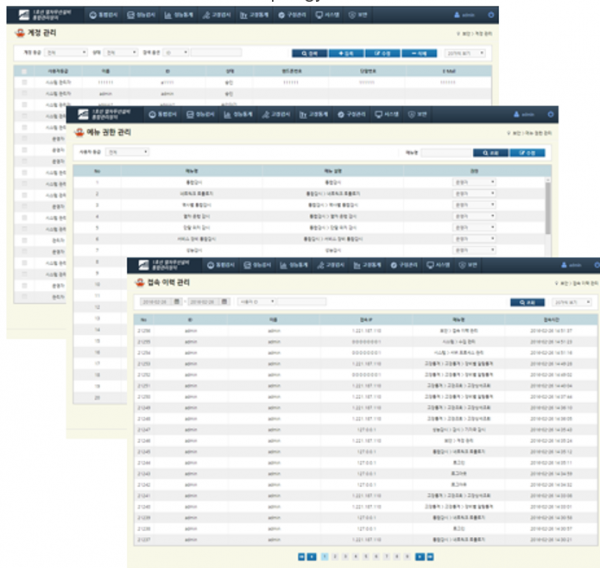

(1) 효율적인 시스템 관리를 위한 User/Tenant Management 제공
- User Management : 관리자 및 다수의 사용자 계정 생성 및 계정별 권한 부여
- User Role Management : 사용자별 메뉴 권한 설정
- User Session Management : 사용자 접속자 관리, 접속 / 허용 관리
- 로그인 관리 기능
- 현재 접속자 현황
- 접속 이력 제공 (접속자, 접속시간, 종료시간 등)
- 작업 이력 관리 기능
- 사용자 운용(작업) 이력 기능
- 계정, Network 주소, 응답시간, 결과
- Tenant 관리 기능
- Tenant 별로 장비 그룹 관리
- Tenant 보안 : 배타적 관리
- 각 Tenant 별 Topology View 제공
(2) 장애 정보 실시간 수집을 통한 장애 감시 및 분석 기능 제공

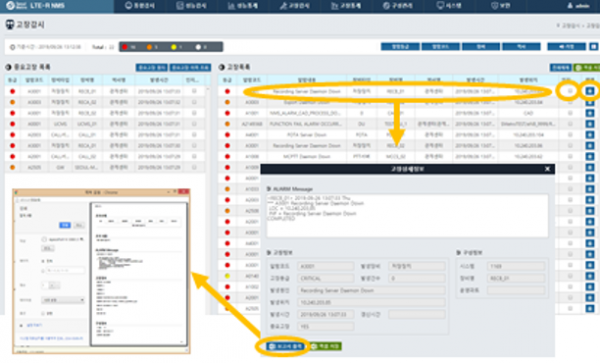

- 장애 감시 기능
- 실시간으로 발생되는 장애 목록에 대한 가시/가청 알람 제공
- 중요장애 알람 필터링 별도 목록 제공
- 장애 세부 정보 조회
- 장애 등급/코드/테넌트별/장비별 필터

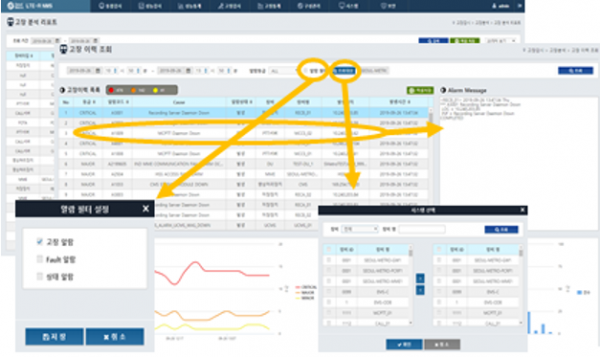

- 장애 분석 기능
- 장애 이력 조회 (발생된 알람 발생 이력 조회, 장애 코드별 발생 건수 그래프)
- 장애 분석 리포트 (전체 장비에 대한 이력 조회, 시간별 / 일별 장애 분석 조회)
(3) 성능 감시/분석
- 30분, 1시간, 1일, 1달 마다의 성능 데이터를 보관
- 5G Core Application에서 발생하는 CPU / 메모리 / 디스크 / 서비스 사용량 등의 성능 데이터 제공
- Network Function에서 발생하는 CPU / 메모리 / 디스크 / 서비스 사용량 등의 성능 데이터 제공
- SCO와 USM에서 제공하는 성능 데이터를 파일 형태로 제공

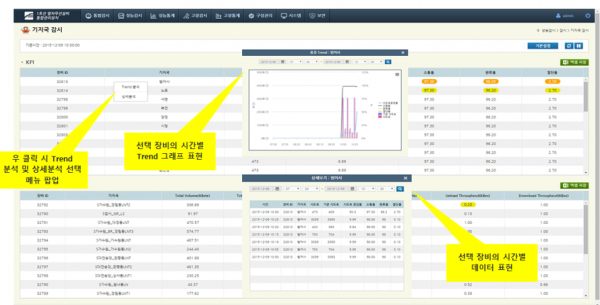

성능 장애 발생 시 발생된 성능 장애의 항목을 눌러 성능 장애 발생 상세 내역을 조회하여 성능저하가 어느 시점부터 발생했으면 어떤 형태로 진행 되고 있는지를 판단하고, 성능저하를 발생 시킨 장비의 상태를 점검 및 장애 복구를 할 수 있도록 합니다.
각 주제어 장치별로 통화 성능 품질의 변화를 트렌드로 분석하고, 성능 품질의 이상패턴이나 변화가 있었는지를 확인하며, 모든 장비를 동일 시간선상에서 장비의 성능 변화 추이를 비교 분석할 수 있는 기능을 제공합니다.

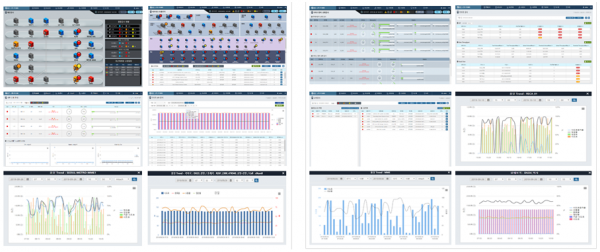

(4) 시스템 관리자와 기업 관리자를 위한 대시보드 기능 제공
시스템 관리자와 기업 관리자를 위한 각 시스템 상황에 대한 관리를 위한 대시보드 기능을 제공합니다.
PROVEN TECHNOLOGY
검증된 전국망 관제 역량

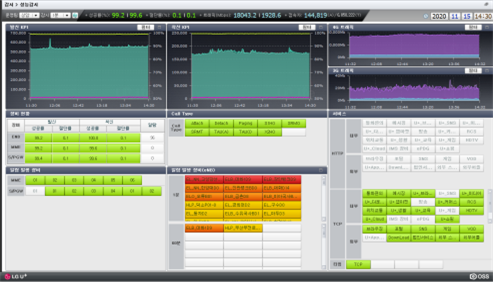

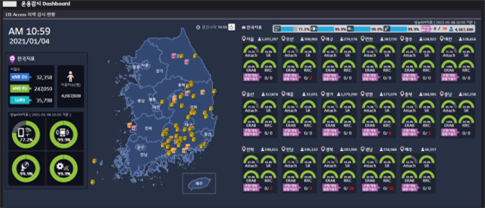

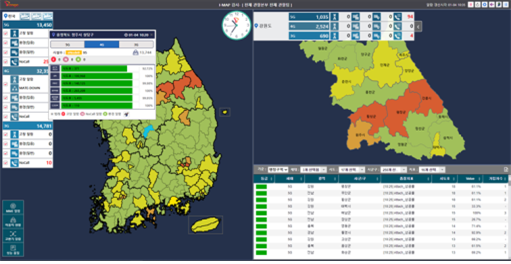

Graphio PNMS의 망관제 기술은 국내 이동통신사의 WCDMA/LTE/5G 상용 이동통신망 관제 시스템에서 검증되었습니다. 전국에 설치된 망 장비의 운영 상태와 통화 품질을 SLA 기반 지표로 통합 Dashboard에 표현하고, 인포그래픽·GIS MAP 기반의 전국망 통합 관제로 직관적인 운영을 지원합니다. 코아망 교환 장비의 장애·성능을 실시간 감시·분석하고, 전국 무선망 기지국을 365일 무중단으로 관제한 경험을 기반으로 합니다.
